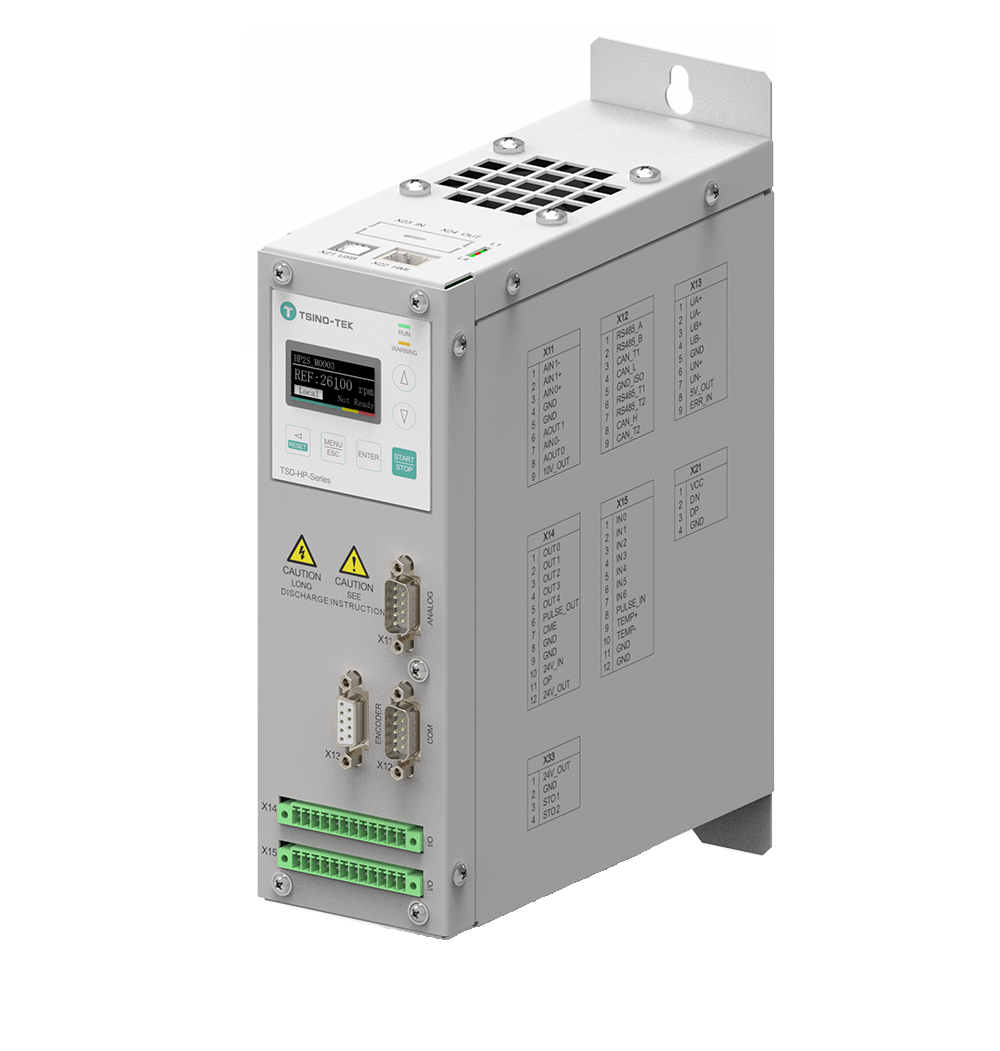

高速驱动器-HP系列
高速驱动器-TB系列
高速驱动器-CM系列
磁悬浮轴承-AMBC系列

产品介绍

Product

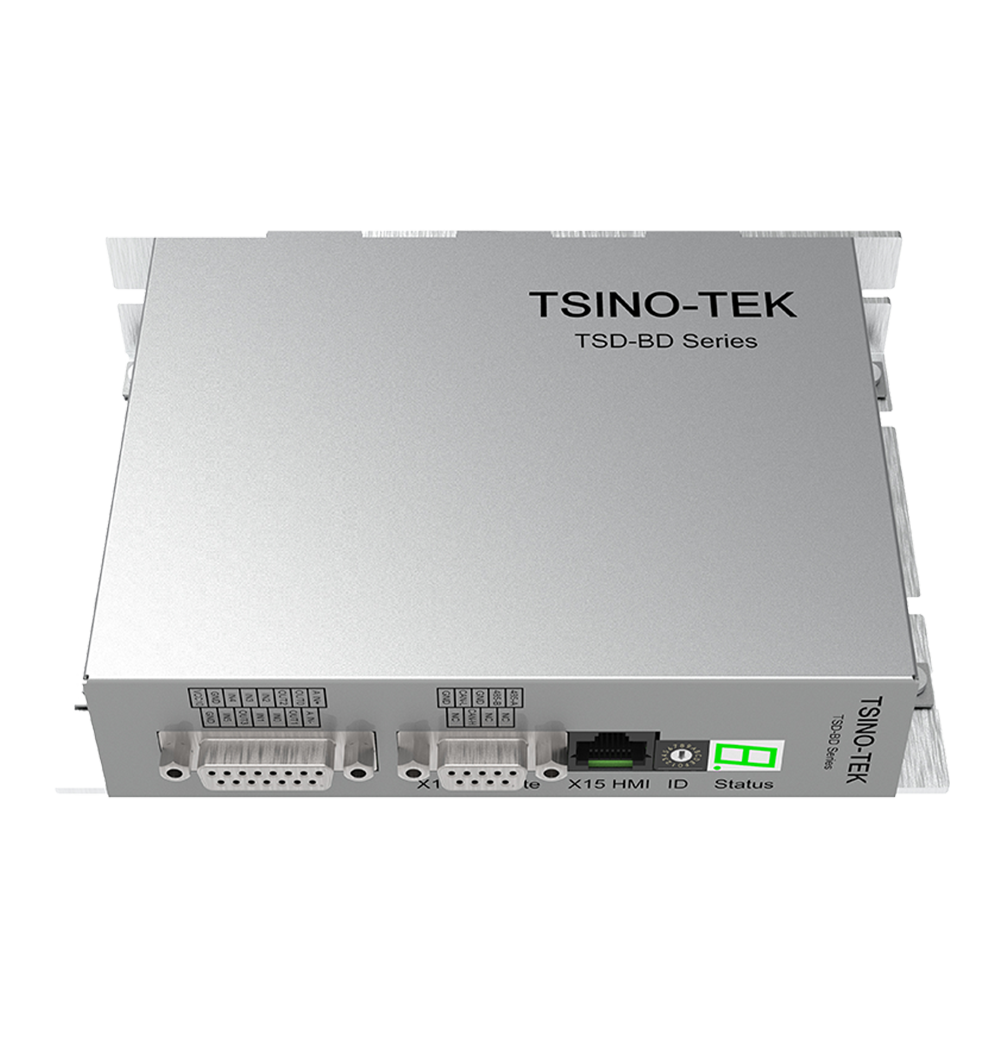

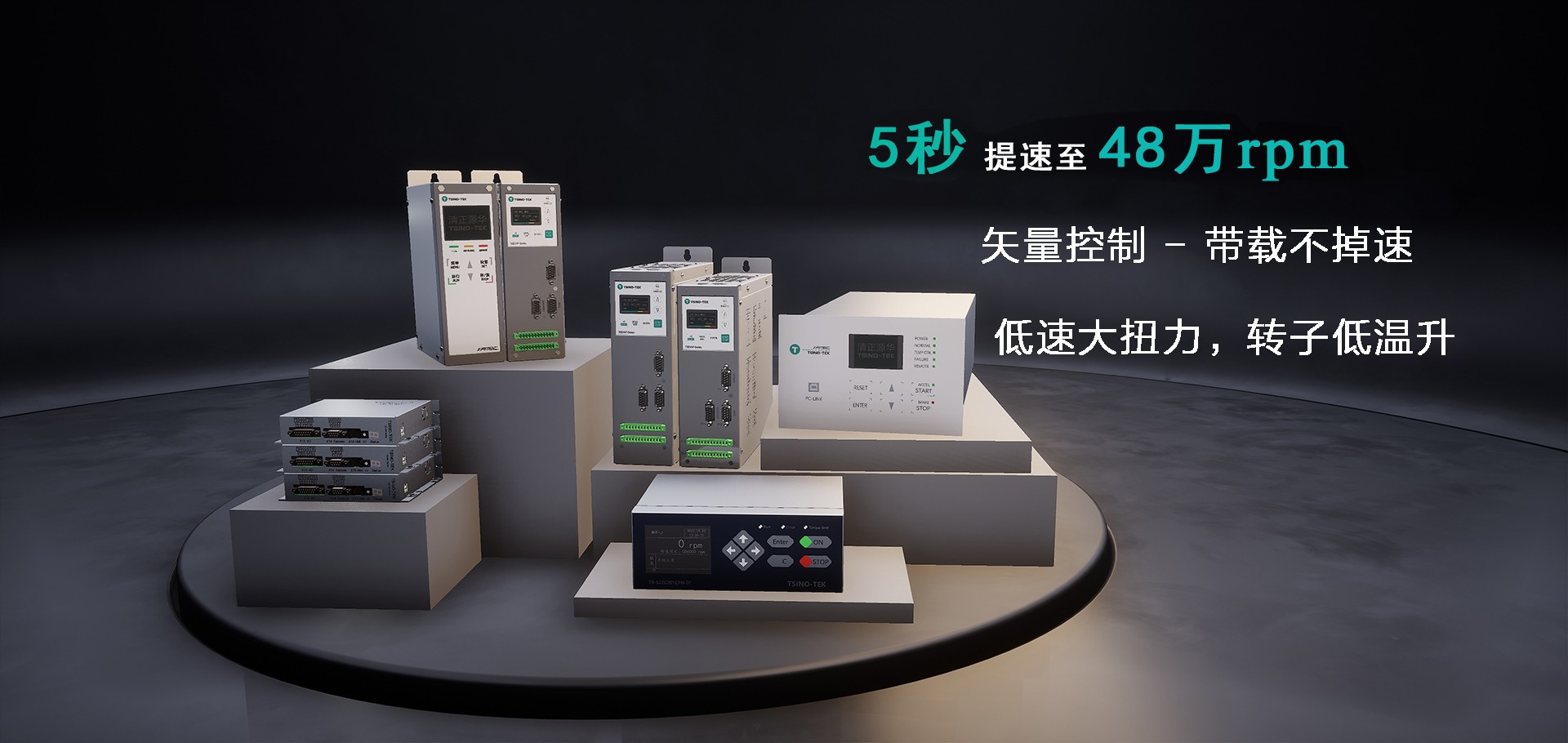

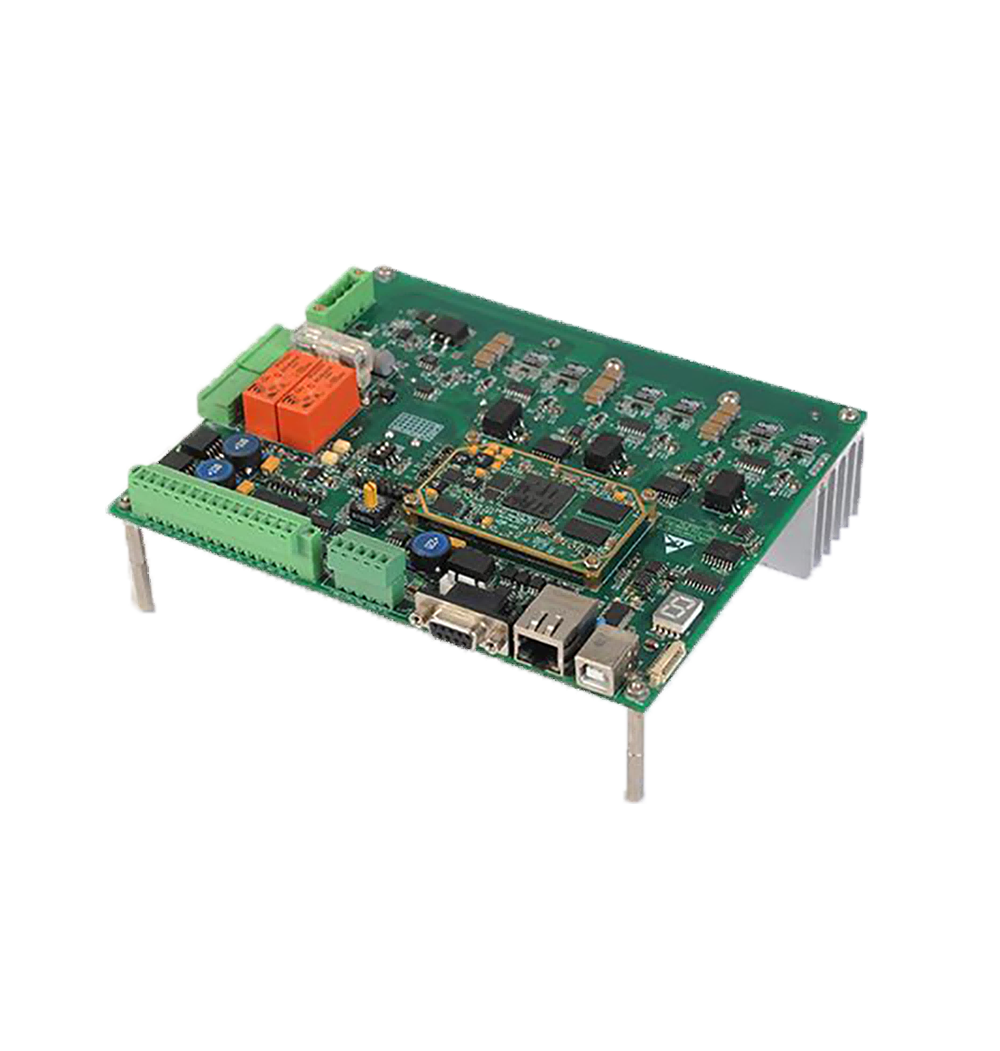

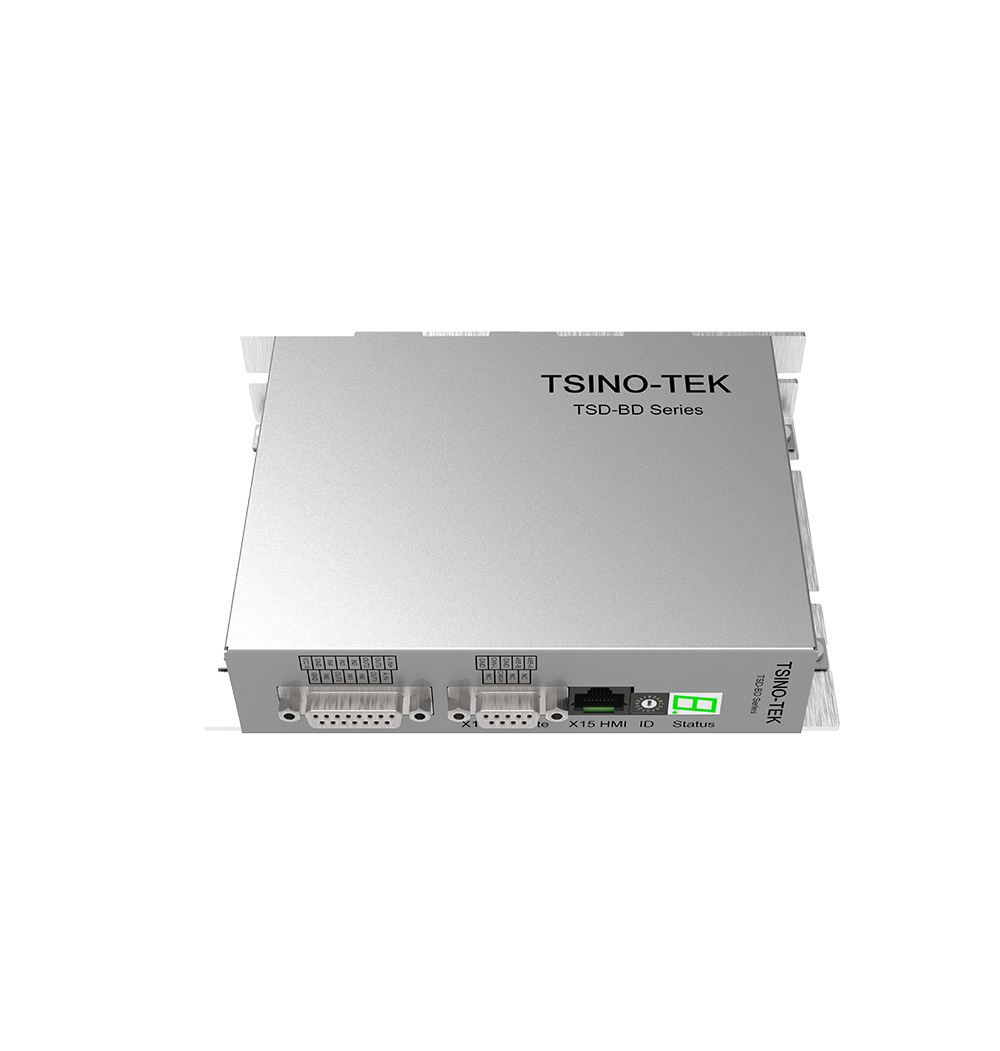

TSD-BD

TSD-BD系列产品是一款高性能高速电机矢量驱动器,采用“第五代电机控制技术”实现SOC FPGA硬件加速,输出基波频率高达8,000Hz,可驱动480,000 rpm的高速电机/电主轴。电机无需编码器,即可实现高性能的...

TSD-BD
TSD-DCHSF

TSD-DCHSF是一款高性能高速电机矢量驱动器,采用“第五代电机控制技术”实现SOC FPGA硬件加速,输出基波频率高达10,000Hz,可驱动60万rpm的高速电机/电主轴。电机无需编码器,即可实现高性能的无速度传感...

TSD-DCHSF

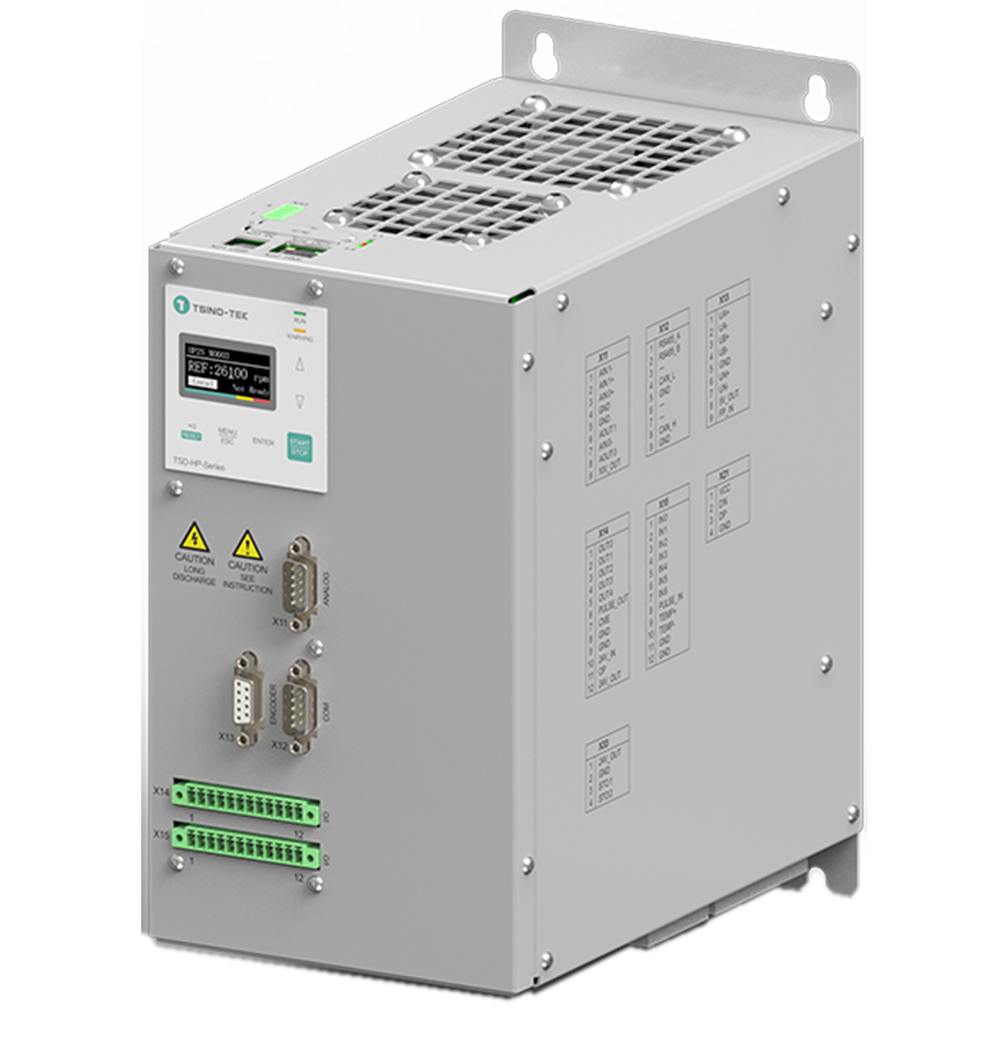

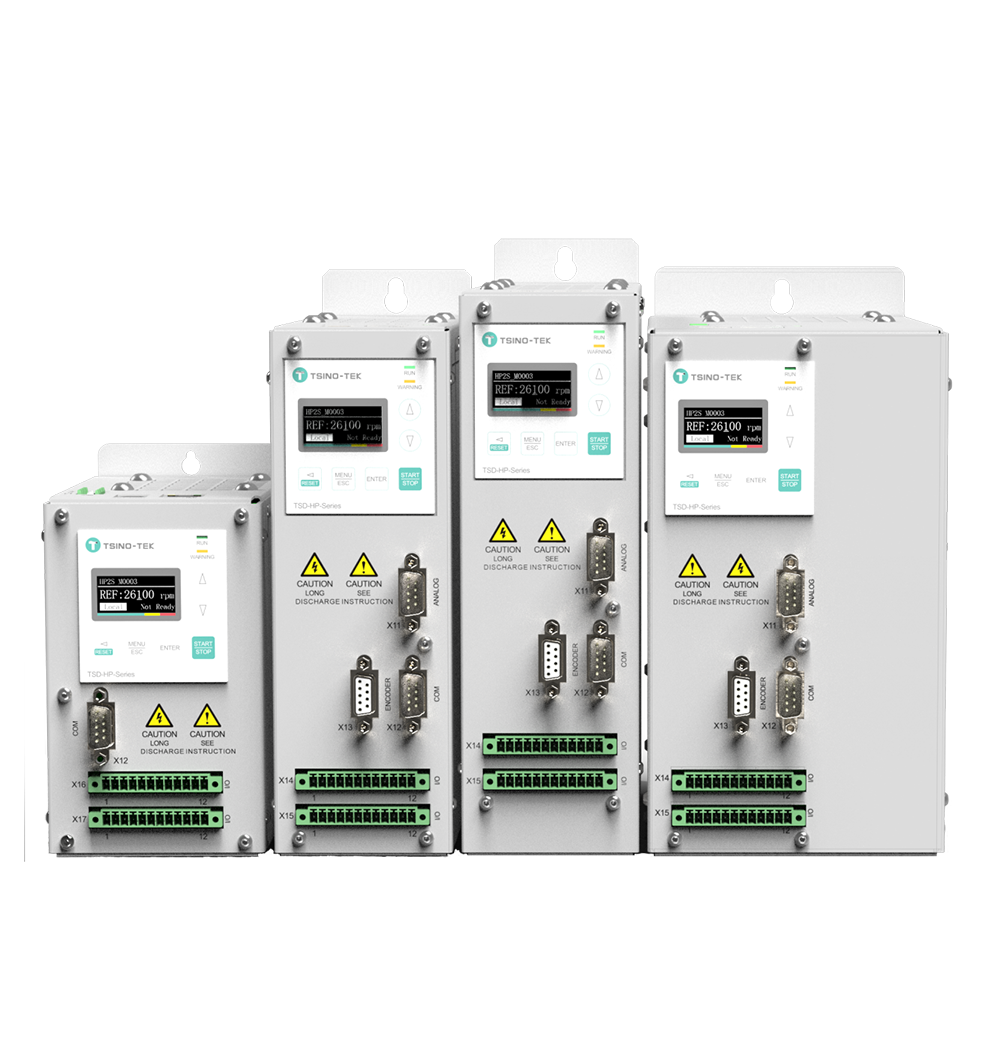

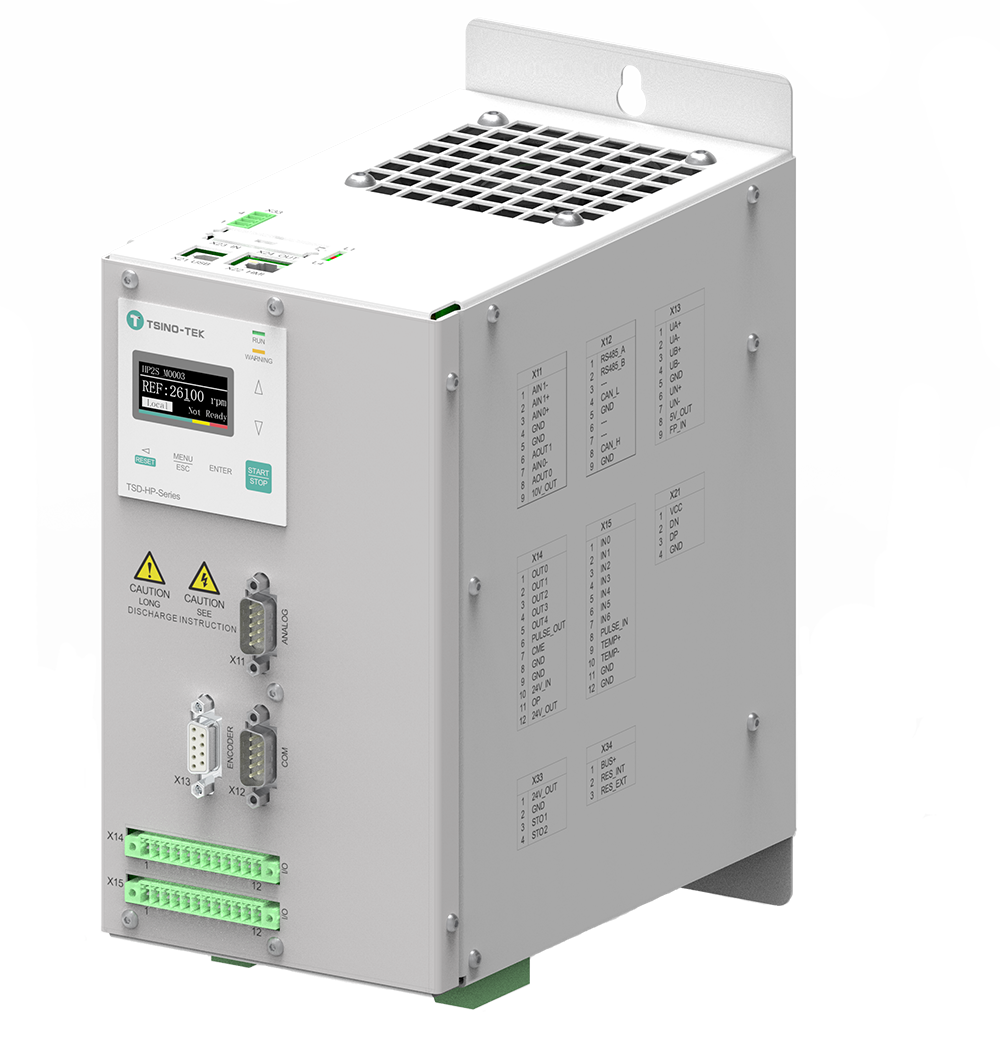

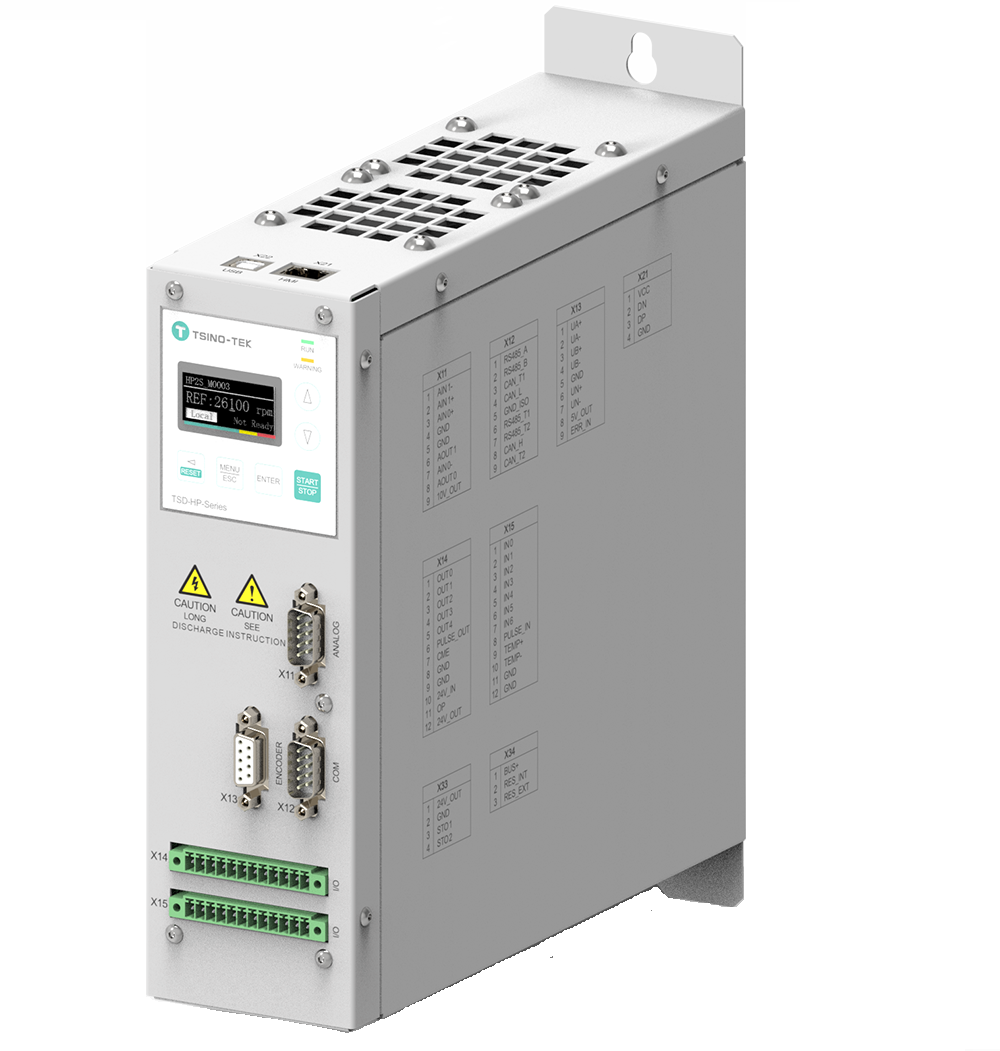

HP2S-T38E

HP2S-T38E系列产品是一款三相380V交流输入高性能高速电机驱动器,采用了第三代器件SiC硬件方案。独有的SoC FPGA并行加速软件方案实现了“第五代电机控制技术”,输出基波频率高达8,000Hz,可驱动480,...

HP2S-T38E

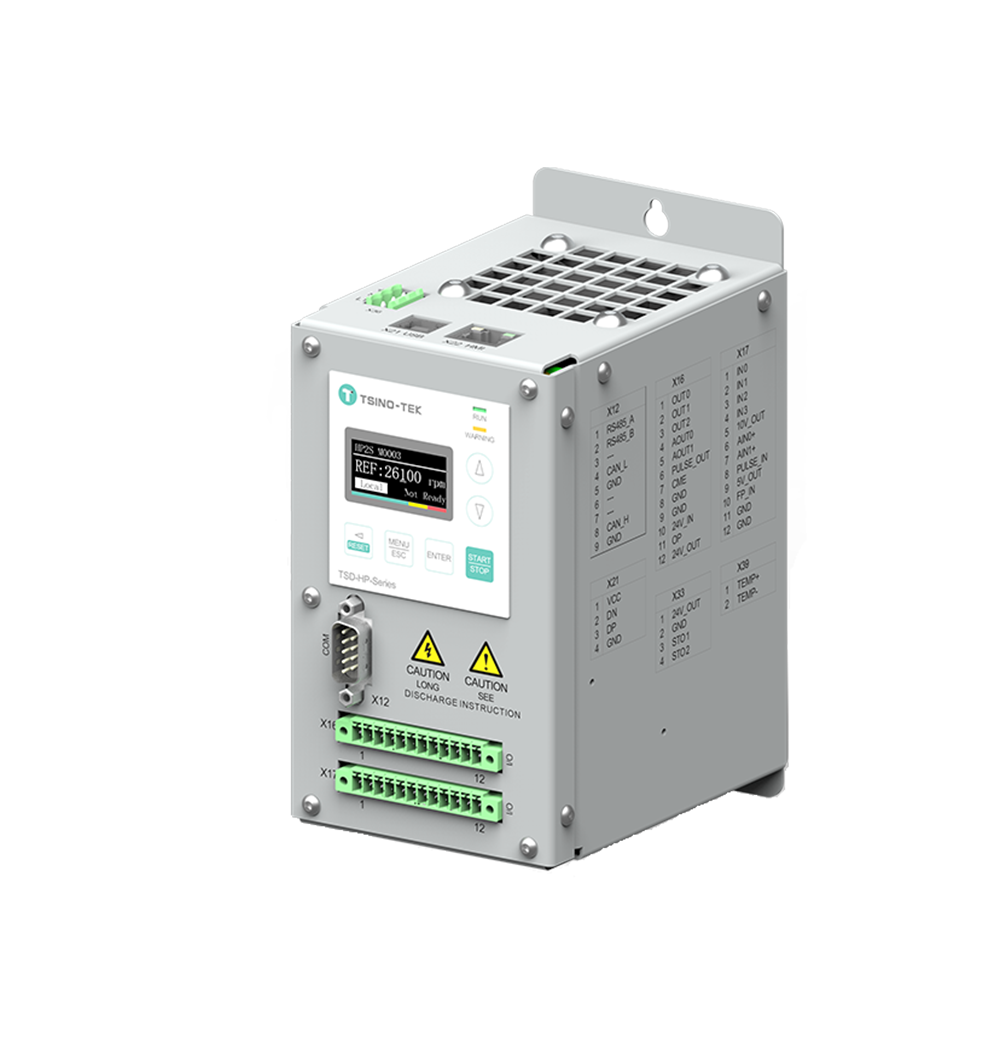

HP2S-S22D

HP2S-S22D系列产品是一款单相220V交流输入高性能高速电机驱动器,采用了第三代器件SiC硬件方案。独有的SoC FPGA并行加速软件方案实现了“第五代电机控制技术”,输出基波频率高达8,000Hz,可驱动480,...

HP2S-S22D

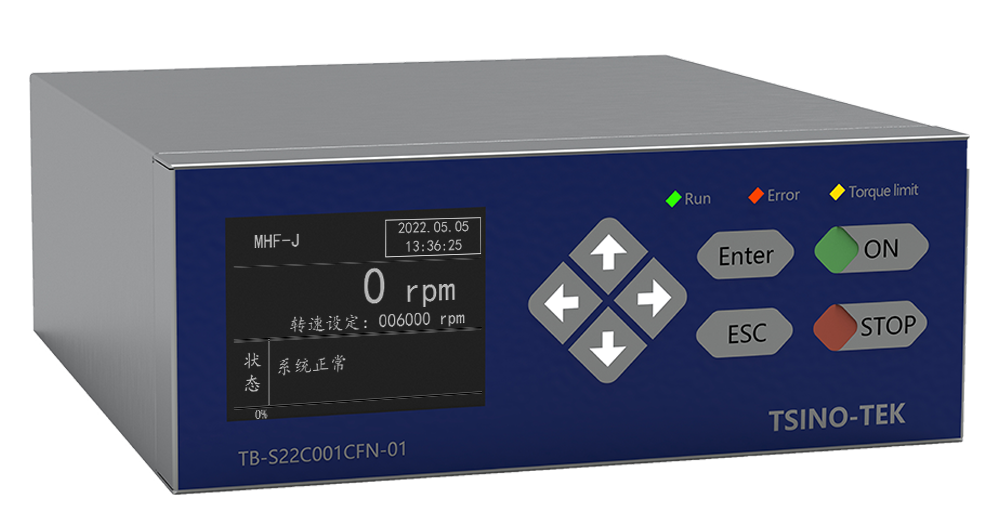

TSD-TB

TSD-TB系列产品是一款专为桌面应用的高集成度高速电机矢量驱动器。驱动器采用了第三代器件GaN硬件方案,加之独有的“第五代电机控制技术”实现SoC FPGA并行加速,输出基波频率高达10,000Hz,可驱动600,00...

TSD-TB

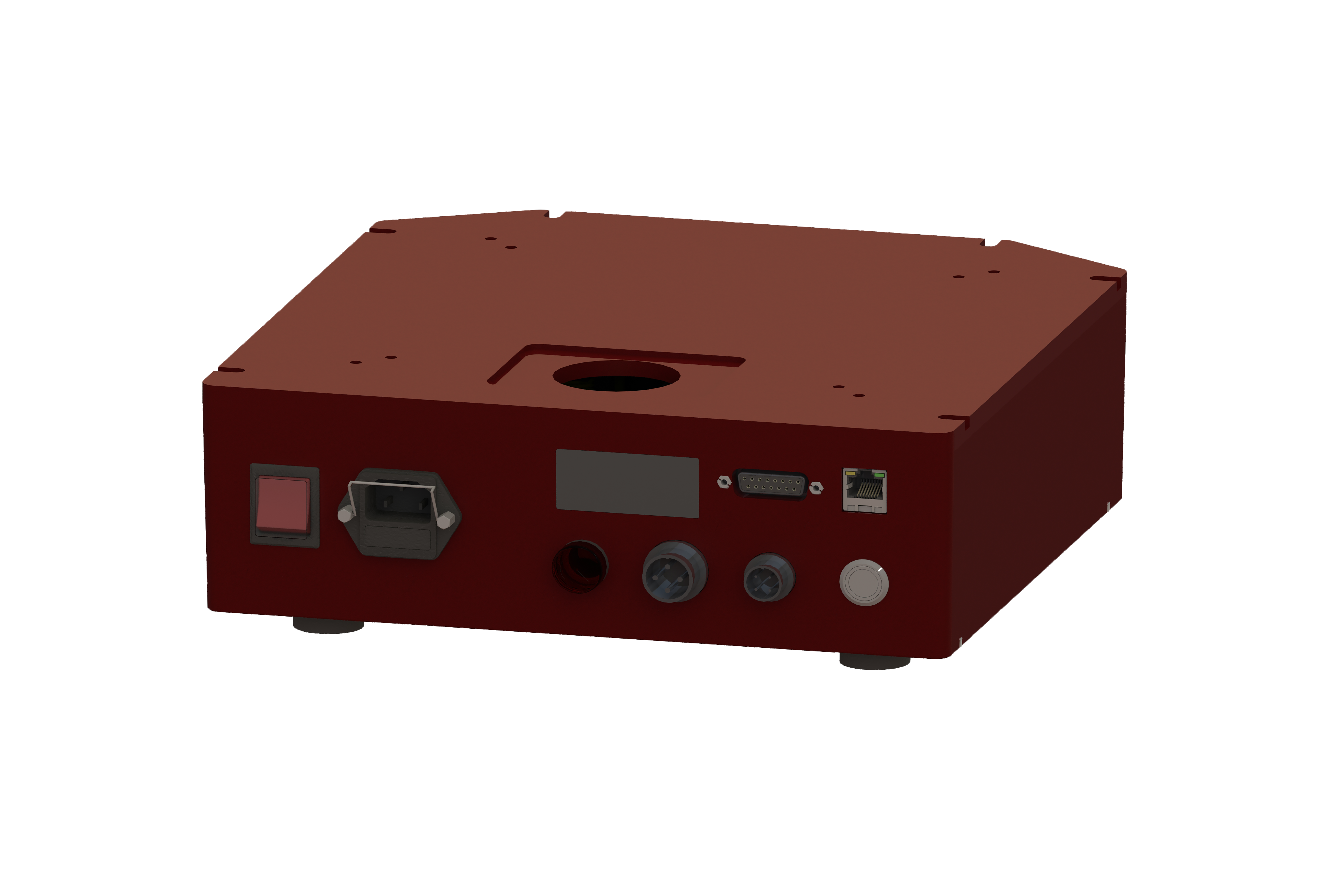

TSD‐CM‐II

TSD‐CM‐II产品是一款为客户深度定制的高速电机驱动器,驱动器采用了独有的“第五代电机控制技术”实现SoC FPGA并行加速,输出基波频率高达8,000Hz,可驱动480,000 rpm的高速电机/电主轴。TSD-C...

TSD‐CM‐II

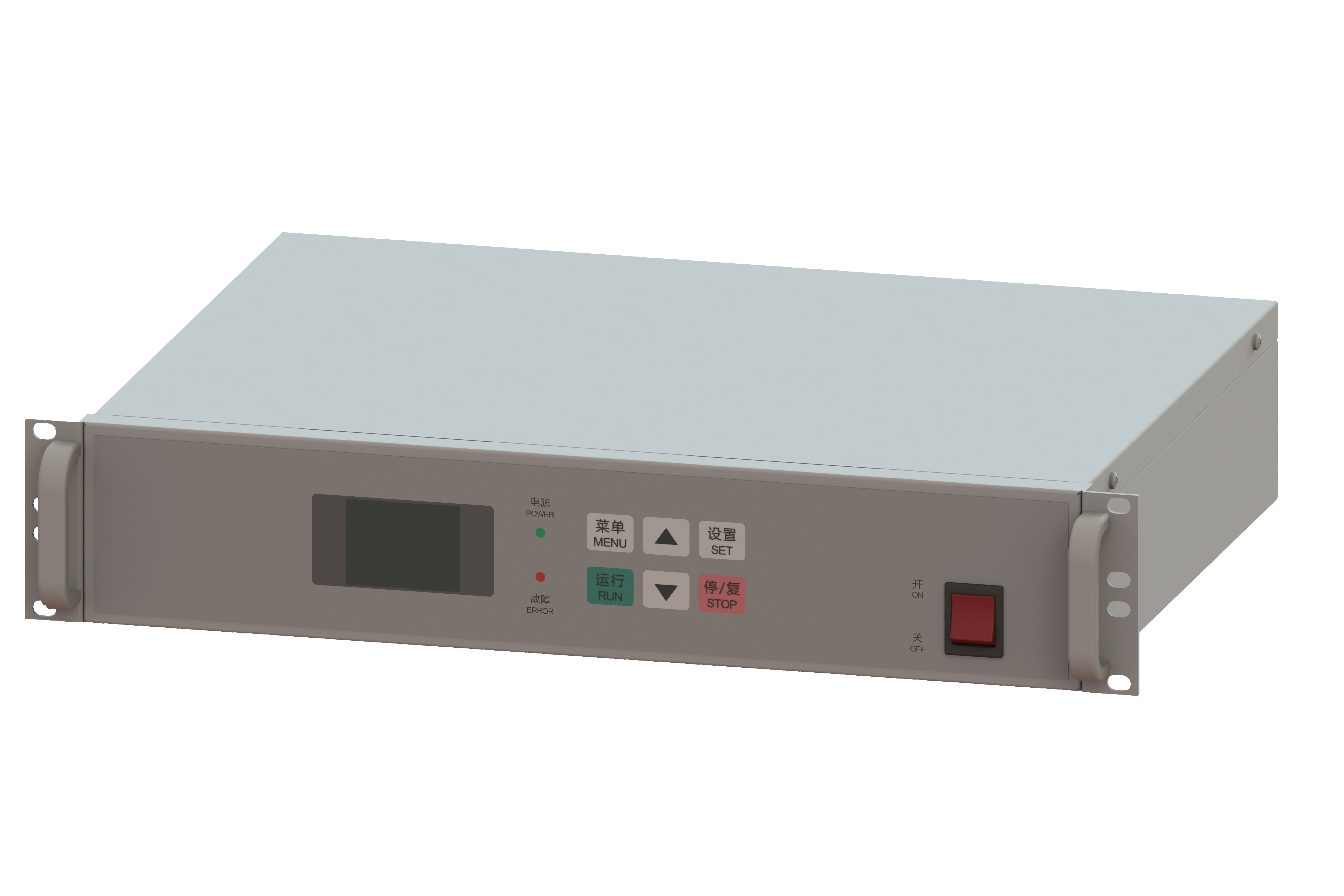

TSD‐CM‐I

TSD‐CM‐I产品是一款为客户深度定制的高速电机驱动器,驱动器采用了独有的“第五代电机控制技术”实现SoC FPGA并行加速,输出基波频率高达8,000Hz,可驱动480,000 rpm的高速电机/电主轴。TSD-CM...

TSD‐CM‐I

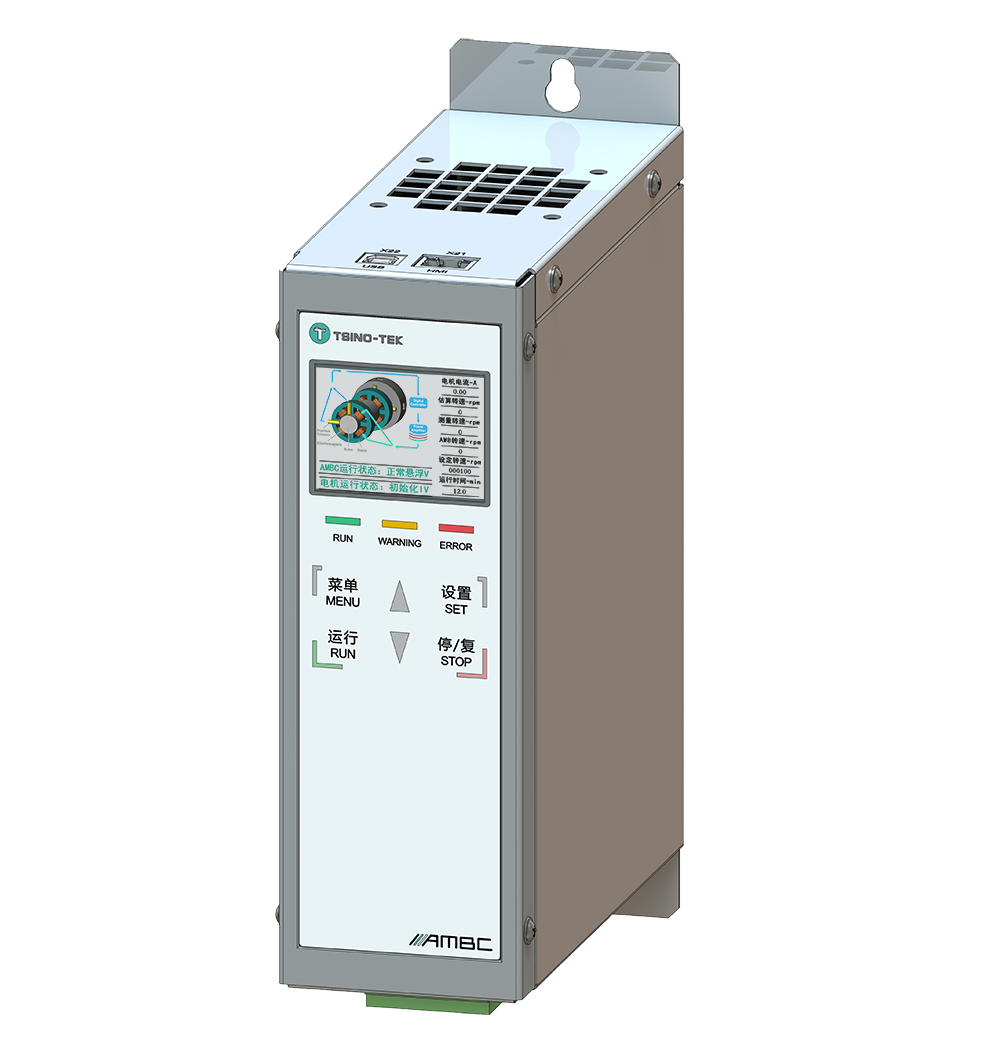

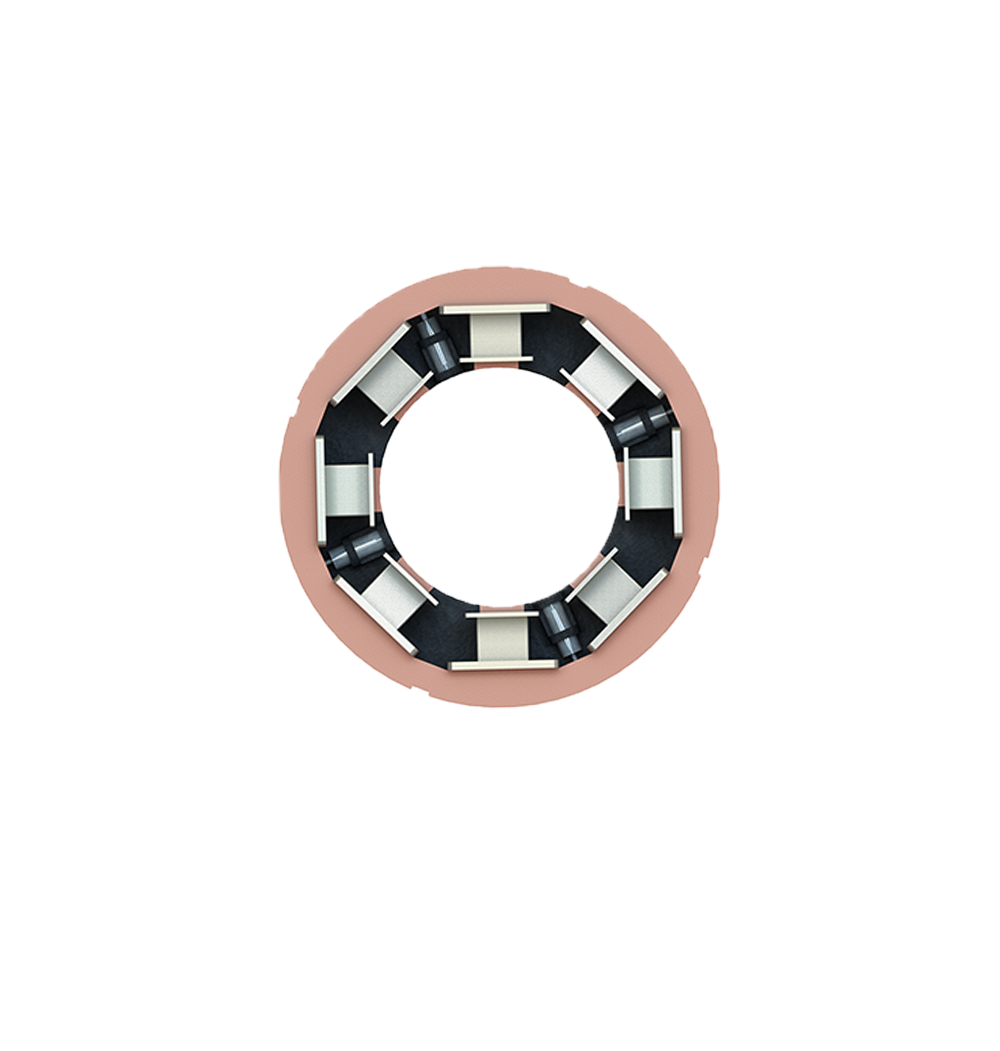

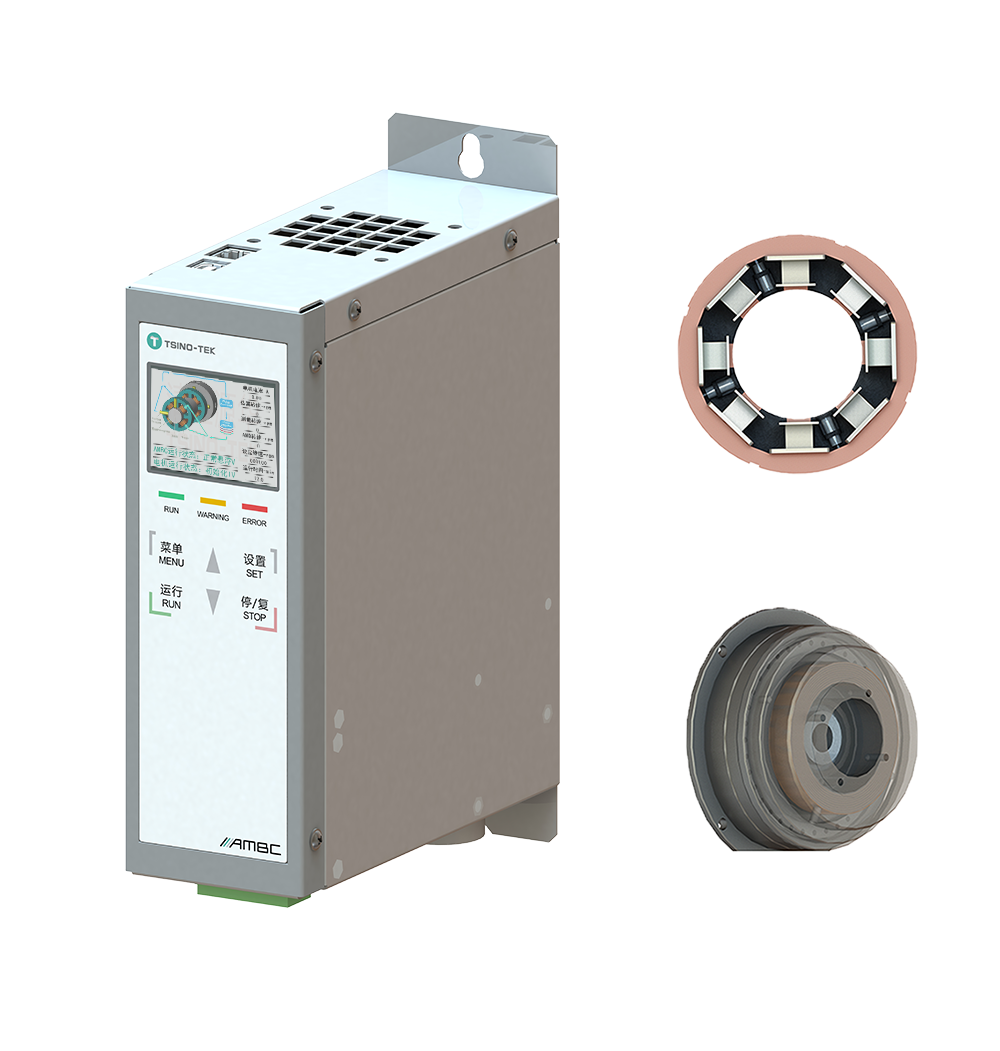

TSD-AMBC

相比较于传统滚珠轴承,磁悬浮轴承在高速领域具有显著的优势。磁悬浮轴承无需油脂润滑、无污染、无接触、无磨损,具有耐腐蚀、效率高、可变阻尼等特点。TSD-AMBC系列产品是一款为磁悬浮轴承开发的高性能磁悬浮轴承控制器,采用基...

TSD-AMBC

应用领域

application
晶圆切割
义齿切削设备
PCB钻孔机
PCB分板机
高精密磨床
高速离心式鼓风机
高速压缩机
晶圆切割

晶圆划片(即切割)是半导体芯片制造工艺流程中的一道关键工序,将整片晶圆切割成单一的芯片,称之为晶圆划片。半导体器件的小型化要求优化机械切割的工艺,以减小晶圆切割过程中的正崩和背崩。晶圆划片机的主轴需要高带载刚度和低运行振动,同时兼顾高转速和小体积的要求,因此需要使用性能卓越的超高速驱动器。

Tsino-Tek超高速驱动器,采用”第五代电机控制技术”+GaN/SiC功率器件,优异的控制性能保证电机运转时的低发热和低振动,减少切割时的正崩和背崩,显著提升划片机的切割质量和效率。

型号 功率范围 输入电压 开关频率 功率器件 转速范围 通信方式
TSD-BD 0~1kVA 24~80VDC 64kHz Si 0-480,000rpm 支持IO/RS485/CAN
HP2S-T38E 5~20kVA 380VAC 64kHz SiC 0-480,000rpm 支持IO/RS485/CAN
HP2S-S22D 0~3.8kVA 220VAC 64kHz SiC 0-480,000rpm 支持IO/RS485/CAN
义齿切削设备

适用于CAD/CAM的小型电主轴可用于义齿、珠宝以及氧化锆加工。因为加工场景所限,这些加工设备的体积很小,这也限制了其驱动器的体积。此外,由于加工对象为高价值品,驱动器的加工精度也十分关键。

Tsino-Tek超高速驱动器采用”第五代电机控制技术”+GaN/SiC功率器件,体积小、功率密度高。驱动主轴时,更低的温升、更高的控制精度,有助于提升设备的加工性能。Tsino-Tek驱动器标配 STO 安全转矩停止功能可全面满足该领域的安全要求。


型号 功率范围 输入电压 开关频率 功率器件 转速范围 通信方式
HP2S-S22D 0~3.8kVA 220VAC 64kHz SiC 0-480,000rpm 支持IO/RS485/CAN
HP2S-T38E 5~20kVA 380VAC 64kHz SiC 0-480,000rpm 支持IO/RS485/CAN
TSD-BD 0~1kVA 24~80VDC 64kHz Si 0-480,000rpm 支持IO/RS485/CAN
PCB钻孔机

PCB钻孔机是应用于PCB加工过程中钻孔工艺的一种设备,使用了超高转速的电主轴,用于钻取PCB的通孔等。相关研究表明,如果要钻取10um的孔径,需要主轴转速至少达到1,000,000rpm。现有的高性能PCB钻孔主轴,应用空气静压轴承,转速可达300,000rpm。超高转速的主轴对驱动器提出了更严苛的性能要求,驱动器必须要有更高的控制频率。

Tsino-Tek超高速驱动器,采用”第五代电机控制技术”+GaN/SiC功率器件,开关频率可达64kHz,能实现单周期控制。极高的转速配合优秀的控制精度,能够提高钻孔的加工能力、减小断刀的概率,大幅提高钻孔机的加工效率。

型号 功率范围 输入电压 开关频率 功率器件 转速范围 通信方式
TSD-TB 0~0.8kVA 220VAC 150kHz GaN 0-600,000rpm 支持IO/RS485/CAN
HP2S-S22D 0~3.8kVA 220VAC 64kHz SiC 0-480,000rpm 支持IO/RS485/CAN
TSD-BD 0~1kVA 24~80VDC 64kHz Si 0-480,000rpm 支持IO/RS485/CAN
PCB分板机

PCB分板机是利用圆刀/直刀/铣刀等方式切割,将多连片式PCB板按拼版的路径切割,取代人工折断PCB板,提升产品品质,减少报废率。

Tsino-Tek超高速驱动器,采用”第五代电机控制技术”+GaN/SiC功率器件,开关频率可达64kHz,能实现单周期控制。驱动交流电机与直流电机时,均可实现矢量控制,加减速时间短,大幅提升分板机的工作效率。



型号 功率范围 输入电压 开关频率 功率器件 转速范围 通信方式
TSD-TB 0~0.8kVA 220VAC 150kHz GaN 0-600,000rpm 支持IO/RS485/CAN
HP2S-S22D 0~3.8kVA 220VAC 64kHz SiC 0-480,000rpm 支持IO/RS485/CAN
TSD-BD 0~1kVA 24~80VDC 64kHz Si 0-480,000rpm 支持IO/RS485/CAN
高精密磨床

高精密磨削在机床领域占有独特的地位,尤其是内圆磨削,主轴转速需达250,000rpm。超高转速对电机驱动器提出了严苛的要求,在无速度传感器的条件下,需要驱动器有精确转速控制的能力。此外,为了减小加工温度对敏感材料的影响,及避免温升对加工精度的影响,驱动器还需要尽量减小主轴发热。

Tsino-Tek超高速驱动器是适合您磨削应用的产品,采用”第五代电机控制技术”+GaN/SiC功率器件,开关频率可达64kHz,能实现单周期控制。高速无感控制算法,在超高转速下仍能稳定控制主轴转速。极低的纹波电流,能减小主轴的发热,提升磨床的加工精度。

型号 功率范围 输入电压 开关频率 功率器件 转速范围 通信方式
TSD-TB 0~0.8kVA 220VAC 150kHz GaN 0-600,000rpm 支持IO/RS485/CAN
HP2S-S22D 0~3.8kVA 220VAC 64kHz SiC 0-480,000rpm 支持IO/RS485/CAN
TSD-BD 0~1kVA 24~80VDC 64kHz Si 0-480,000rpm 支持IO/RS485/CAN
高速离心式鼓风机

高速离心鼓风机被广泛应用在污水处理、通风换气等领域。高速离心鼓风机,具有效率高、体积小、寿命长等优点。一台稳定可靠的超高速驱动器,是保障离心鼓风机长效节能运行的关键。

Tsino-Tek超高速驱动器采用“第五代电机控制技术”+第三代半导体器件SiC,提高电机的控制频率至64kHz,保证电机的高速可靠运行。相较于传统风机,采用超高速驱动器的离心鼓风机能够降低能耗约40%。


型号 功率范围 输入电压 开关频率 功率器件 转速范围 通信方式
HP2S-S22D 0~3.8kVA 220VAC 64kHz SiC 0-480,000rpm 支持IO/RS485/CAN
HP2S-T38E 5~20kVA 380VAC 64kHz SiC 0-480,000rpm 支持IO/RS485/CAN
高速压缩机

在涡轮机领域,提高转速及不使用变速箱的直驱方式有助于提高系统效率,并能降低故障率。因此,高速电机正在逐步代替传统低速电机。由于高旋转场频率和小转子体积,标准变频器无法充分驱动高速电机,即便使用了昂贵的附加组件(例如正弦滤波器等),驱动效果也仅差强人意。

Tsino-Tek超高速驱动器应用了”第五代电机控制技术”,并配合针对高速电机的独特控制算法,可输出高速电机所必要的高旋转场。使用Tsino-Tek驱动器,可在不使用正弦滤波器的情况下确保电机的低发热量,显著改善系统效率及提升电机和轴承的使用寿命。

型号 功率范围 输入电压 开关频率 功率器件 转速范围 通信方式
HP2S-S22D 0~3.8kVA 220VAC 64kHz SiC 0-480,000rpm 支持IO/RS485/CAN
HP2S-T38E 5~20kVA 380VAC 64kHz SiC 0-480,000rpm 支持IO/RS485/CAN

关于我们

about us

清正源华(北京)科技有限公司成立于2018年1月,总部位于北京市海淀区,主要研发和生产超高速电机/电主轴驱动器,最高驱动转速至48万rpm,采用高精无感矢量控制技术驱动交流感应电机、无刷直流电机和永磁同步电机。产品广泛应用于半导体、3C加工、高精加工、新能源等国家新兴战略领域,主要适用于:晶圆划片机、PCB钻孔及分板机、义齿切削设备、氧化锆陶瓷加工设备、涡轮分子泵、高精密磨床、高精雕铣机、高速离心式鼓风机、氢燃料电池空压机、高速压缩机等需要使用高速电机系统的场合。

其核心研发团队由清华大学、德国大学及其他知名高校的博士、硕士组成。清正源华研发的超高速电机驱动器采用“第五代电机控制技术+GaN/SiC功率器件”的系统平台,最高输出8,000Hz(对应48万rpm)。第五代电机控制技术采用SoC FPGA并行加速矢量控制,可提高控制精度,减小电流谐波,使电机/电主轴带载不掉速,大扭力低温升,性能大幅领先于主流的第四代DSP控制技术。

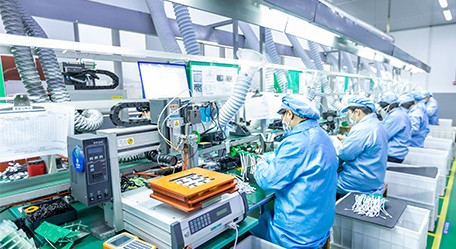

除了具有领先性的产品设计外,清正源华也非常重视生产环节的质量管控。位于河北固安的1600m²自有智能制造工厂,拥有SMT贴片线、波峰焊生产线、恒温老化室等专业生产和检测设备。清正源华自主可控的专业人员、先进设备和品控体系可有力保障产品的质量和交期。
